防盗器大家都会用,但不一定都会接,现在贴出来,希望对大家有点帮助!!!

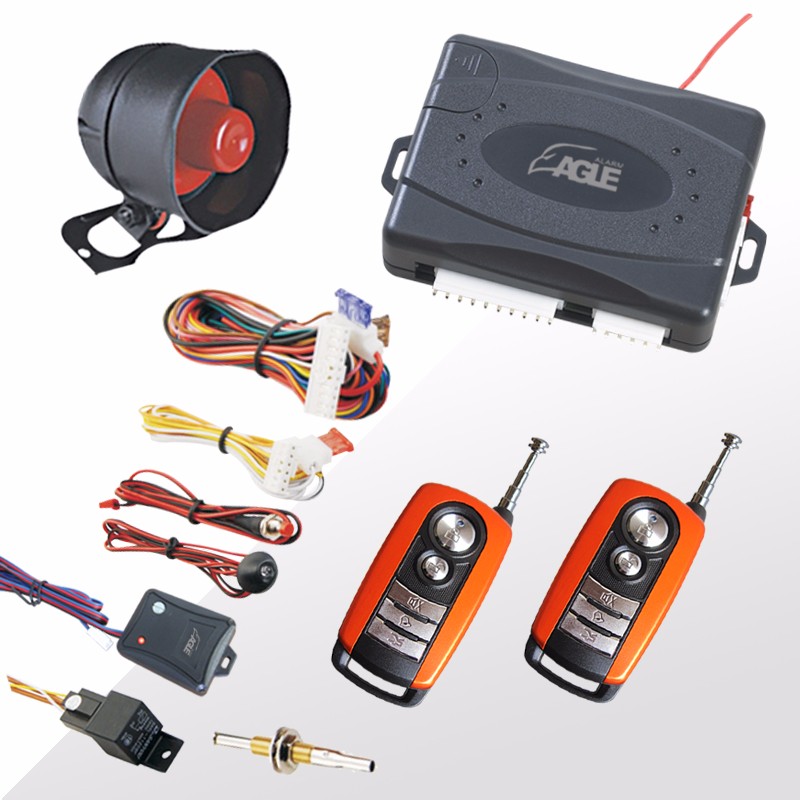

*先来个全家福

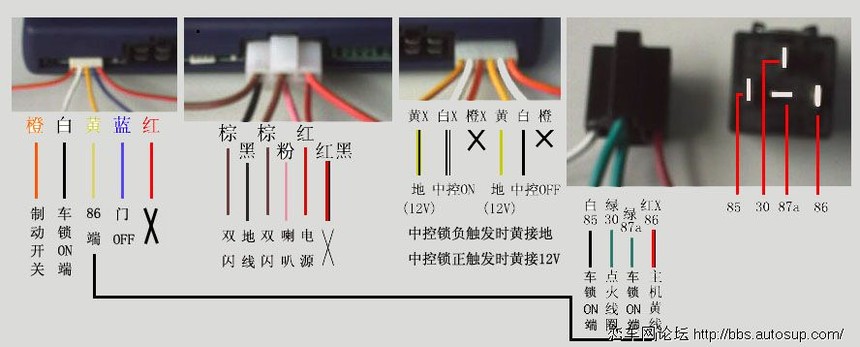

接线图:


分别注明了各个线束的接线方法。下面一个一个说明。
左1:橙,白,黄,蓝,红
橙:这个接在脚刹的开关的常开端。就是说当车启动后,第一下踩刹车就会接通刹车信号开关,刹车灯亮,同时给这个线一个高电平信号,可以在踩下第一脚刹车的同时触发中控锁把车门都关上。
白:这个接在车锁的ON端上,当车锁转至ON时,给主机一个高电平信号。
黄:这个接在电源继电器的86号端口,见图。我的继电器这个端口线是红/黑线。
蓝:这个接在门的控制开关上,就是说如果车门没有关好,这个信号会通知主机,告诉车主门没有关好。我的TT没有这个功能,所以不接。
红:这个不接。


左2:这是个六位的头,上排是棕,棕,红,下排是黑,粉,红/黑。
两个棕的是接在车的转向灯上。
红接电源正极,别忘了加个保险。
黑线搭铁接地。
粉线接喇叭。
红/黑线不接。


左3:黄/黑,白/黑,橙/黑,黄,白,橙。
白:接中控锁关的那根控制线。
白/黑:中控锁开的那根控制线。
当中控锁是负极触发的时候黄和黄/黑接地。(我的就是)
当中控锁是正极触发的时候黄和黄/黑接12V。(如果接错了换一下就好,不会损坏东西)

最右面的是电源继电器
接防盗器的时间需要把车锁ON连到点火线圈的那根线剪掉。我的车上的是红/黑线。很粗。
30端口的绿线接在去点火线圈的那头。
87a端口的绿线和白线都接在车锁ON的那头。
86端口的红/黑线接在主机左面的那根黄线上。见图。

到此就都接完了!
谢谢大家!!!
